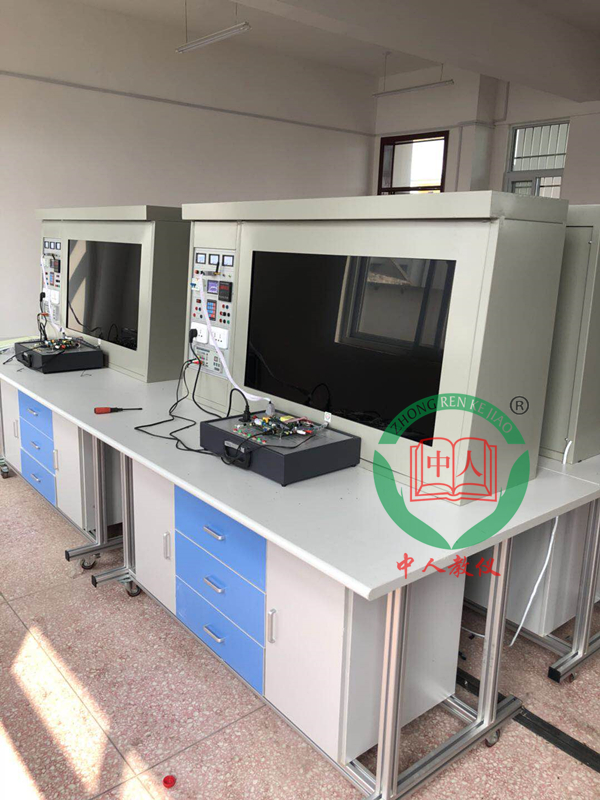

内乡县职业中等专业学校才有一批家用电器维修实训装置

中人教仪厂专业生产家电音视频维修技能实训考核装置,液晶电视维修技能实训考核装置，我们生产的家电音视频维修技能实训考核装置,液晶电视维修技能实训考核装置以高质量而闻名，并且都是经过技术人员长期钻研的成熟产品，如果教学设备出现问题我们都会在2小时内效应，如有必要，我们也将上门对家电音视频维修技能实训考核装置,液晶电视维修技能实训考核装置进行维修。

一、家电音视频维修技能实训考核装置,液晶电视维修技能实训考核装置产品概述:

" 家电音视频维修技能实训考核装置"是根据中华人民共和国劳动和社会保障部发布的《"家用电子产品维修工"职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

二、技术性能

1.输入电源：单相三线制AC220V±10% 50HZ

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）

3.整机容量：＜300VA

4.安全保护：动作电流≤30mA、动作时间≤0.1s

5.外形尺寸：160cm×80cm×135.5cm

三、系统组成

1、控制及交流电源部分

（1）提供单相交流电源、线间直接短路自动保护装置。控制实训台工作电源。

（2）提供～220V插座1只，为外部仪器提供工作电源。

2、直流电源部分

（1）开关电源：+5V，+24V、12V 。

（2）彩色电视信号发生器：采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确（图形、采样率高,色彩准确、图形选择有16频道 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过 按键直接选择（输出信号：有视频、伴音（中频6.5M）、射频输出接口） 信号制式：PAL-D/K.

 ( 3)显示图象共16幅,彩条,白光栅,红光栅,绿光栅,蓝光栅,黑光栅,12级阶梯,十字中心及显示幅值, 四阶棋盘 , 彩色棋盘.

四.智能实训考核系统

1、计算机可以监控1-126台家用电器智能考核台

2、已设置多个故障点。

3、具有发卷功能

4、具有收卷功能

5、具有单台和全部实验台清零功能

6、具有自动检测各家用电器考核台的通讯联机情况

7、可以生成学生个人成绩单

8、可以对学生考核情况进行统计、分析

9、设有进入系统密码，进入系统后能够修改密码

10、具有打印功能

11、具有答题次数限制功能

五、液晶电视技术指标:

1.显示器尺寸：32寸；

2.对比度：400：1；

3.分辨率：1920×1080；

4.反应时间：<16 ms；

5.屏幕亮度：500cd/㎡；

6.视角：178度；

7.屏幕比例：16∶9；

8.制式：NTSC/PAL/SECAM；

9.输入：YPbPr；VGA；HDMI；AV；USB

10.工作电源：AC220V±10%-50Hz；

11.环境温度：5℃～35℃；

12.相对湿度：≤85%（25℃）；

13.整机功耗：＜100W；

14.信号输入：射频48MHz-470MHz；

六．实训功能

1、认识液晶电视的内部结构；

2、认识液晶电视中各主要元器件的基本结构；

3、理解液晶电视中各主要元器件的基本工作原理；

4、认识液晶电视各主要单元电路的组成；

5  理解液晶电视各主要单元电路的工作原理；

6、认识液晶显示屏的组成及工作原理；

7、认识主要IC的功能及原理；

8、工厂菜单的进入方法及调试；

9、贴片元件的焊接方法；

10、电视机开关电源电路的工作原理；

11、三无故障现象的检测与处理；

12、摇控指示灯亮，三无故障现象的检修指导；

13、屏亮，有声音，无图像故障现象的检测与处理；

14、屏亮，无声音，无图像故障现象的检修指导；

15、声音正常，黑屏故障现象的检测与处理；

16、无伴音，图像正常故障现象的检测与处理；

17、按键无反应故障现象的检测与处理

18、遥控无反应故障现象的检测与处理；

19、不能读U盘故障现象的检修指导；

20、AV图像正常，无声音故障现象的检修指导；

21、白屏故障现象的检修指导；

22、图像偏色或缺色故障现象的检修指导；

23、花屏故障现象的检修指导；

24、接入VGA后无信号故障现象的检修指导；

25、指示灯不亮故障现象的检修指导；

26、一侧喇叭无声音故障现象的检测与处理；

27、无彩色故障现象的检修指导；

28、液晶屏点屏方法；

29、液晶屏接口定义；

30、整机装配；

31、电子调谐器的测量与分析

32、视频信号处理流程测量与分析

33、音频信号处理流程与分析

34、AD模数转换控制测量与分析

35、开关稳压电路测量与分析

36、逆变器背光驱动电路测量与分析

请知悉：如家电音视频维修技能实训考核装置,液晶电视维修技能实训考核装置涉及到PLC、电气元件、液压气动元件、变频器、触摸屏等，可选用其他品牌。如果您对家电音视频维修技能实训考核装置,液晶电视维修技能实训考核装置比较满意，您可以致电咨询我们相关的实训室建设方案和相关产品推荐。厂家，在购买家电音视频维修技能实训考核装置,液晶电视维修技能实训考核装置时，我们都赠送1年的免费质保期。
